CF型回转式格栅清污机水处理固液分离机-南通海创机械制造有限公司

CF型回转式固液分离机，它是一种先进的水处理固液分离设备，主要用于城镇污水处理厂、住宅小区污水预处理、市政雨／污水泵站、自来水厂以及电厂冷却水等进水口处，该设备也广泛用于纺织、印染、食品、水产、造纸、酿酒、屠宰、制革等各个行业的水处理工程，是水处理行业中理想的固液分离设备。

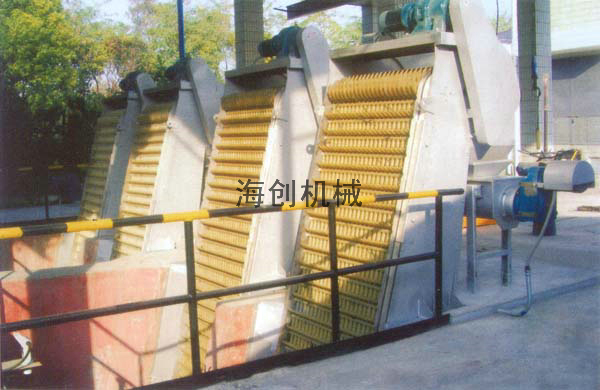

    该设备采用回转式，由一种特殊形状的犁形耙齿按一定的装配顺序和数量排列在横轴上，组成耙齿链，根据过水流量，装配成不同的间隙，安装在泵站或水处理系统的入口处，当驱动装置带动耙齿链自下向上运动时，水中的杂物被耙齿链捞起，液体则在栅隙中流过，设备转动到上部顶点后，耙齿链改变运行方向，由上向下运动，物料依靠自重从耙齿上自行脱落，当耙齿从反面转到设备底部时，又开始另一循环往复的连续运行，从而不断的从水中清捞杂物，达到固液分离的目的。

    主要特点

    1、驱动装置采用摆线针轮或斜齿轮式减速电机直接驱动，噪声低、结构紧凑、运行平稳等特点。

    2、机架为整体框架结构，刚性强，安装简便、日常维修工作量少。

    3、耙齿规格两种，粗格栅耙齿节距t=150mm，细格棚耙齿节距t=100mm。

    4、设备操作简便，可直接就地／远程控制设备的运行。

    5、为防止意外过载，设有机械剪切销和过电流积重保护，使设备运行安全可靠。

    6、当设备宽≥1500mm时，为保证设备的整体强度，将采用并联机的形式。

    性能特点

    1、结构紧凑，整机性能好，通水面积大，运行稳定可靠。

    2、操作简单，清污效果好，效率高，寿命长。

    3、维修方便，栅体水下部分无固定螺丝。

    4、格栅回转循环、捞渣、除污工作实行全自动控制。

    5、具有自动、点动、急停、切断等控制功能，便利运行与维护保养。

    6、每台清污机配置一套控制箱（户内）,电气元件全部采用国内外名牌产品，并可根据用户要求预留PLC接口。

    7、具有机械、电气双重过载保护装置。

    A、机械保护措施：在传动链轮中设有安全销，能在过载情况下瞬间切断安全销，预防传动件损坏。

    B、电气保护：在电气设计中设有过流保护，保证在设备出现故障后能有效地保护电机不被烧坏。

    8、清污机的链条采用不锈钢材料，链条的小转轮也为不锈钢材料；链条水下导向部分采用滑道方式，无须加润滑油，从而使链条不易被污物卡住。

    9、驱动装置设有防护罩，既满足室外安装的要求，又便于检查和维修；

    10、在链条和耙齿之间设置链板，与设备的堵水边角钢形成封闭结构，使齿耙链成为封闭式链条，从而阻止了垃圾进入机内运行轨道，防止链条梗死等故障；

    11、当齿耙链运行到设备后部时，齿耙间发生相对位移，进行自清理运动，栅渣落入栅渣小车中。因而不会发生堵塞现象，故日常维修的工作量很少且格栅底部不会有污物堆积死角。

    12、设备进行安装时，与沟壁接触的两侧用橡胶密封带密封，并用钢压条固定；底部耙齿链前设有一平板及橡胶密封带，达到设备与土建密封，防止水中杂质流漏。

    13、在设备上部两侧设有检修孔板，即使由于大的杂物使耙齿及其它部件损坏，也只要在工作平台更换损坏的耙齿和零件，勿需水下维修，不影响过水流量。
